智能化系统建设目标

• 建立智能化系统综合信息管理平台，对各系统、各设备进行实时控制和管理，以便于场馆的赛事集中控制、日常运营管理和大型活动公共安全应急管理；
• 建设楼宇设备监控系统，监测、控制体育中心内各设备系统；
• 配备完善的安全技术防范系统，以确保场馆内人身和财产安全；
• 配备齐全的网络通信系统，一方面为体育场馆内各系统提供数据传输通道，另一方面为举办体育赛事和大型活动提供通信保障；
• 配备大屏幕显示、场地扩音、比赛计时记分、以及信息查询和发布等系统，以满足举办体育赛事和大型活动的需要；
• 为现场摄像采集、售检票、电视转播等系统预留足够的通讯接口，以便于以后的扩展。



智能化系统架构


智能化系统综合信息管理平台
项目建设从实际需求出发，充分考虑与龙山智慧城市的融合，系统建设以“一个中心、一个平台、N应用”，搭建智能化系统信息综合管理平台。
1）平台建设与智慧城市融合，避免系统重复建设；
2）按照乙级体育场馆建设国家标准、行业标准充分考虑接口预留；
3）与智慧城市数据深度交互，并给智慧城市大数据分析、研判提供基础数据；
4）设备集中管控，避免多头指挥导致系统故障；
5）建设完善的安全技术防范系统，保障场馆有序、可靠运营。

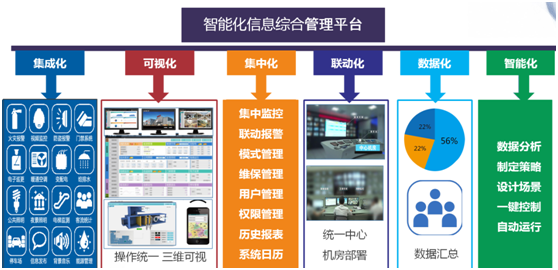

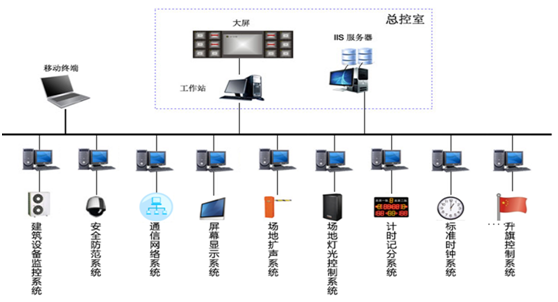

智能化系统综合信息管理平台


智能化系统综合信息管理平台

• 开放的通用接口
• 集中的监视和管理
• 简单、直观的电子地图
• 引入BIM技术进行管理
• 智能设备维护管理
• 智能策略控制（决策辅助功能）
• 信息管理
• 安全管理
• 操作员站人机界面（HMI）

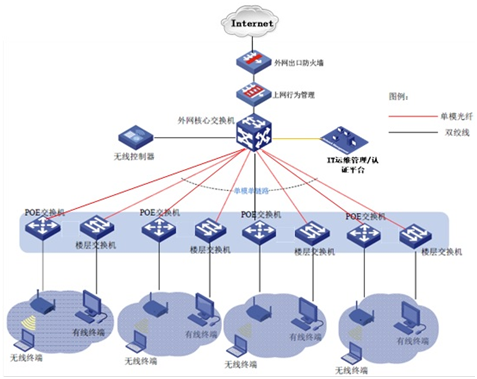

信息网络子系统-数据网

• 数据网采用单核心+接入二层扁平结构设计，核心层与接入层交换机采用光纤互联；
• 外网出口使用一台防火墙提供简单路由功能、全方位的安全防护以及NAT功能；
• 在网络中部署上网行为管理，对每用户的带宽和上网进行合理分配和控制，提高网络的整体性能；
• 根据二装图纸、体育中心总共建设257个数据信息点（原设计191个数据信息点），采用千兆到桌面设计。

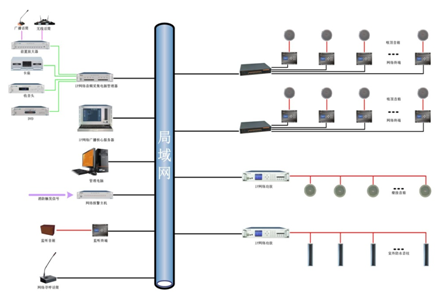

公共广播子系统
公共广播系统是向场馆内的各区域进行公共传呼信息传送的网络系统，采用数字IP网络广播系统，集成消防广播功能；

• 主控：在机房配置智能IP网络广播主机和音源、辅助等设备，对系统进行控制和管理；
• 分区设置：共设置12个广播分区，根据场馆的布局设置分区，每个分区设置一台数字IP广播终端；
• 公共广播系统满足消防要求，线缆采用耐火控制电缆HN-KVVP2*1.5，扬声器采用阻燃材质；
• 扬声器设置：天花喇叭（6W）146个、壁挂式音箱（6W）131个、壁挂音柱(120W)16个、壁挂音柱（45W）48个。

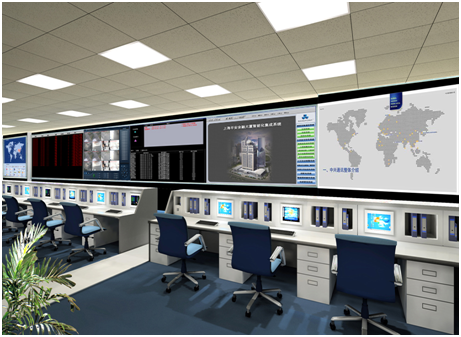

机房监控中心系统-机房

• 机房装饰：铝制天花、抗静电地板、防尘漆；
• 供配电：市电引入、市电、配电柜、UPS电源；
• 照明：LED格栅灯，壁挂式应急照明灯；
• 空调：精密空调（或柜式空调）
• 自动消防灭火：无管网七氟丙烷气体灭火装置和自动火灾报警系统；
• 防雷接地：机房设备、机柜、地板、配电柜均可靠接地。

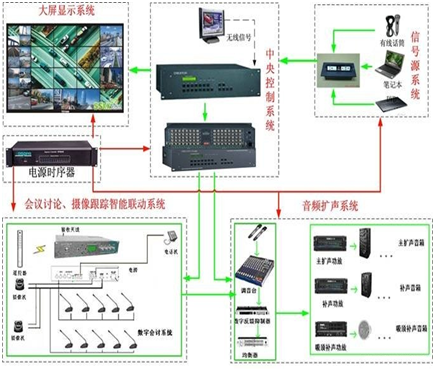

多媒体会议子系统
多媒体会议系统是为会议服务的集音频、视频、会议发言和表决、摄录、灯光、以及集中控制的综合系统，根据场馆运营需求配置一套多媒体会议系统。
1）位置在指挥中心建设，既可作为日常、赛事会议，又可作为应急调度会议室；
2）配置专业扩声系统；
3）配置视像录播主机和会议专用高清摄像机一套；
4）配置投影机用于会议显示；
5）配置中控系统一套；
6）可配置会议发言及表决系统一套；

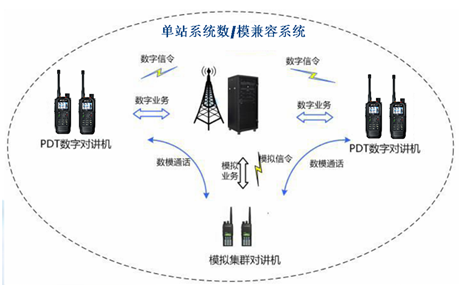

无线对讲系统
无线对讲系统平常可为场馆保安、物业管理等人员使用。而在赛时，可利用场馆专用无线对讲系统为赛事组织者提供通信服务。
由于体育场馆是钢筋混凝土结构，有可能会造成部分区域信号屏蔽和衰减，因此需要在场馆内构建一套无线对讲系统。
通过在各区域设置的室内分布天线与基站连接，为对讲机提供可靠的无线通讯信号。

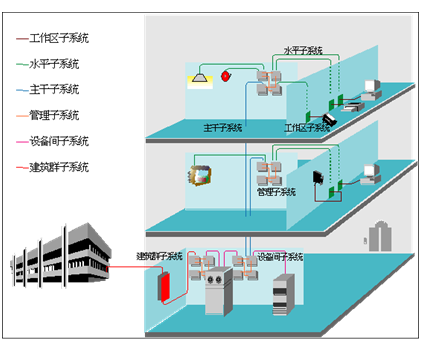

综合布线子系统

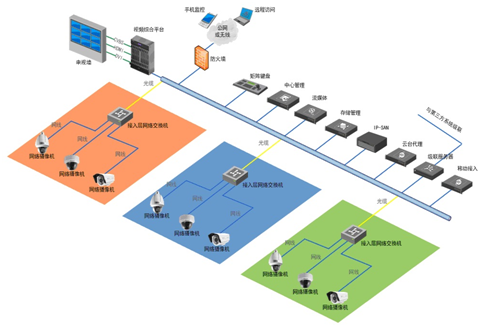

安全技术防范系统-视频监控
视频安防监控系统是利用先进的高清、智能监控技术，对场馆进行全面监控，最大限度地减少各种安全隐患，是场馆安防体系的核心组成部分。
1）采用高清数字网络视频监控系统；
2）监控点的设置：在体育中心周界、出入口、门厅、走廊、各运动场馆内、以及地下停车场等部位设置监控点位，共设置监控点位158个，其中球机2台、枪机114台、半球42台；（原设计监控点位245个，其中球机23台、枪机167台、半球55台）；
3）系统接入综合信息管理平台，集中管理，图像在电视墙上显示；保证录像时长不少于30天。

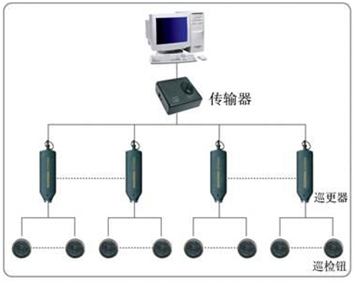

安全技术防范系统-电子巡更
电子巡更系统是通过现代电子设备与软件信息技术帮助管理者考察巡更者是否在指定时间按巡更路线到达指定地点的应用系统。
1）采用离线式电子巡更系统；
2）巡更点设置：在体育中心巡更路径上安装巡检钮扣，设计100个巡更点（原设计120个巡更点）；
3）巡更器：配置巡更器4台，最多可同时设置4条巡更路线。
4）巡更管理：接入综合管理平台，集中管理。

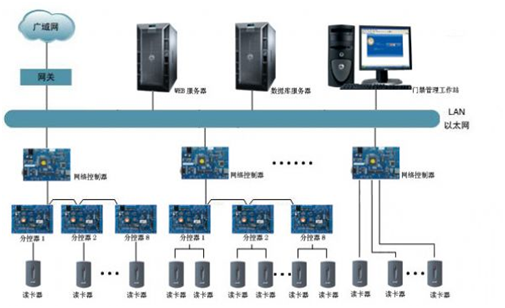

安全技术防范系统-门禁系统
体育中心共设置8处门禁管理系统在体育馆地下一层进出口、消控室、网络机房等重要管理区设置门禁系统；
系统可与视频安防监控系统联动，不仅可对出入口进出控制情况进行实时监看和视像存储；还可实现进出记录的影像检索和调看；
此外，系统与消防报警系统联动，在火警时，能自动打开疏散通道上的安全门。

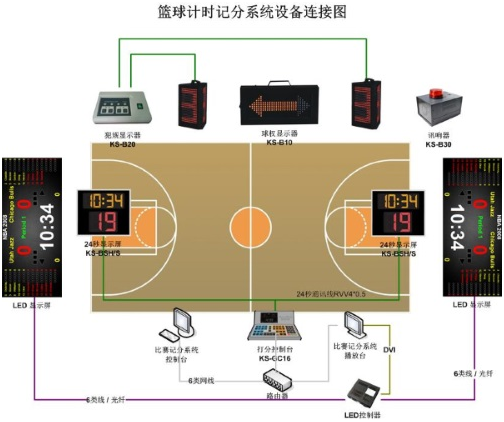

计时记分子系统-篮球比赛
计时记分及现场成绩处理系统系统是场馆进行体育比赛最基本的技术支持系统，担负着所有比赛成绩的采集、处理、存储、传输、显示和发布。
篮球馆：配置篮球比赛计时记分系统一套。篮球计时记分系统是由计时记分设备（裁判器），比赛软件及其它配套设备组成。

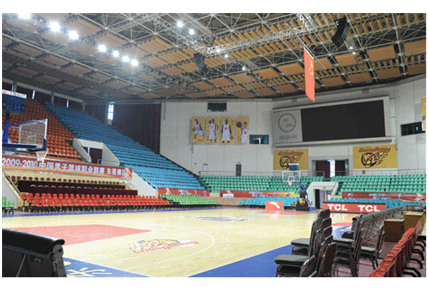

屏幕显示和控制子系统
屏幕显示及控制系统是场馆比赛信息、比赛画面的公共发布平台。
篮球馆设置P5室内全真彩LED电子显示屏（尺寸8.32m × 5.12m）。
